Zinkborat 2335

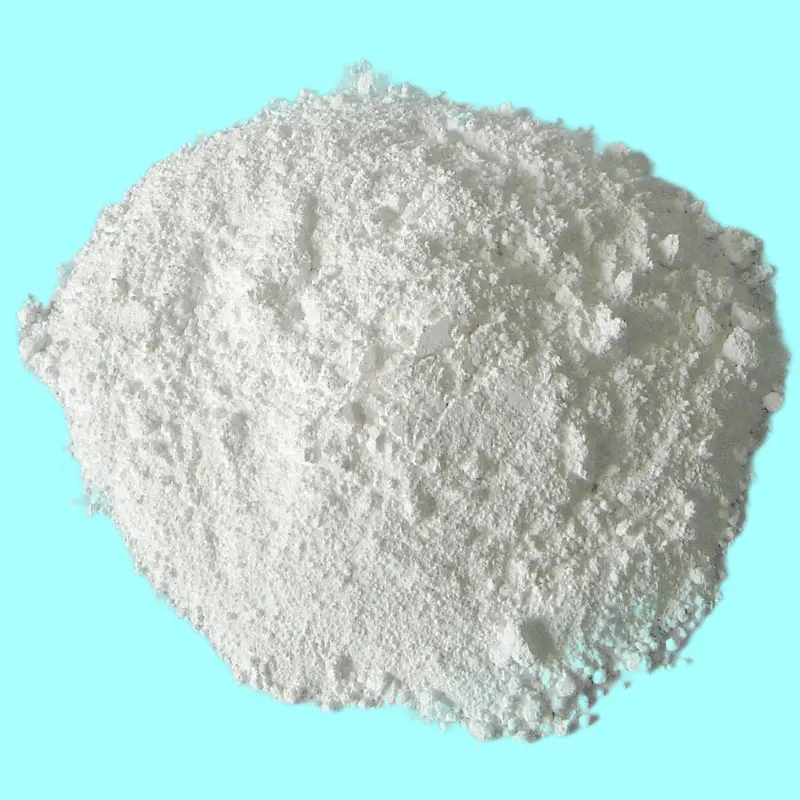

Zinkborat 2335 (kemisk formel: 2ZnO · 3B₂O₃ · 3,5H₂O), med en molekylvægt på 434,62, er et hvidt krystallinsk pulver uorganisk flammehæmmende.

Dens kernefunktioner inkluderer:

Triple Flame Retardant Mechanism: Over 320 ℃ frigøres krystalvand for at absorbere varme og afkøles og danner et borat glaslag til ilt og varmeisolering. Når det kombineres med halogen/halogenfri flammehæmmere, katalyserer det og hæmmer forbrændingskædereaktionen.

Miljøsikkerhed: Halogenfri, ikke-toksisk og fri for tungmetaller, der overholder indenlandske og internationale standarder såsom ROHS, Reach og GB/T 23669. Røgtoksicitetsniveauet under forbrænding når ZA1-niveau (GB/T 20285).

Bred tilpasningsevne: Fin partikelstørrelse (D50 = 3-5 μ m), fremragende spredning, egnet til forskellige processer, såsom injektionsstøbning, ekstrudering, belægning osv., Med en indflydelse på materielle mekaniske egenskaber på mindre end 5%.

Fabrikspris for flammehæmmende zinkborat 2335 flammehæmmende. Zinkborat 2335 bruges også som røg og eftergløddæmpende middel og anti-lagbuende middel i polyvinylchlorid, nylon, epoxy, polyethylen, polypropylen, polyestere, termoplastiske elastomere og gummier. Som en zinkborat 2335 producent i Kina kan vi levere den bedste kvalitet last og service.

Fysiske og kemiske egenskaber

Anvendelsesområde

Elektroniske apparater: 15% zinkborat 2335+10% bromeret epoxyharpiks tilsættes til ABS (tv-foringsrør) med en flammehæmmende vurdering af UL94 V-0 (1,6 mm) og har bestået 125 ℃ Ball Pressure Test, opfylder IEC 62368 sikkerhedsstandard.

Bilindustri: I PP (kofanger) er den sammensat med magnesiumhydroxid i et forhold på 1: 4 med en samlet tilsætning på 45%. Materialets bøjningsmodulopbevaring er 92%, og forbrændingshastigheden er ≤ 100 mm/min (testet i henhold til GB/T 2408).

Tråd og kabel: Udskift 30% antimontrioxid i PVC -isoleringslag, tilsæt 12% zinkborat 2335, reducer røgdensiteten med 55%, øg iltindekset til 34%, bestå GB/T 17651.2 røgdensitetstest.

Industrielle gummidele: Tilføjelse af 8% til nitrilgummi (NBR) SEALS forbedrer oliebestandigheden (120 ℃ × 72H volumenændringshastighed ≤ 15%) og flammehæmning (lodret forbrænding V-1 niveau) synkront, hvilket gør det velegnet til petrokemiske scener.

Stålstruktur Firtæt belægning: Brugt som den vigtigste flammehæmmende (med et ekstra beløb på 25%) til ultratynde belægninger. Når belægningstykkelsen er 1,5 mm, kan brandbestandighedsgrænsen nå 1,5 timer, og overflademodstanden er større end 1 × 10 ¹² ω (defineret i GB/T 5907.1)

Wood Plastic Composite (WPC): Tilføj 10% i PVC/Wood-mel-systemet, forbrændingskvaliteten når GB 8624 B1, og anti-aldringsydelsen (farveforskel △ E ≤ 3 efter 500 timer UV-aldring) stiger med 30%.

Lithiumbatteriflammehæmmende: Spredning af 2% nano-størrelse zinkborat 2335 i elektrolytadditiver kan forsinke den termiske løbstemperatur på batteriet med 20 ℃ og selvslukningstid <5s (UL 94 V-0-niveau).

Luftfartsmaterialer: Tilføjelse af 5% til epoxyharpiksbaserede sammensatte materialer, røgproduktionen (SPR ≤ 0,05 m ²/s) og toksicitet (CO -generation ≤ 500 ppm) under forbrænding opfylder FAR 25,853 standarder.

Kontakt os straks for at afgive en ordre!

Kom i kontakt, 24 timer i døgnet, 7 dage om ugen.
